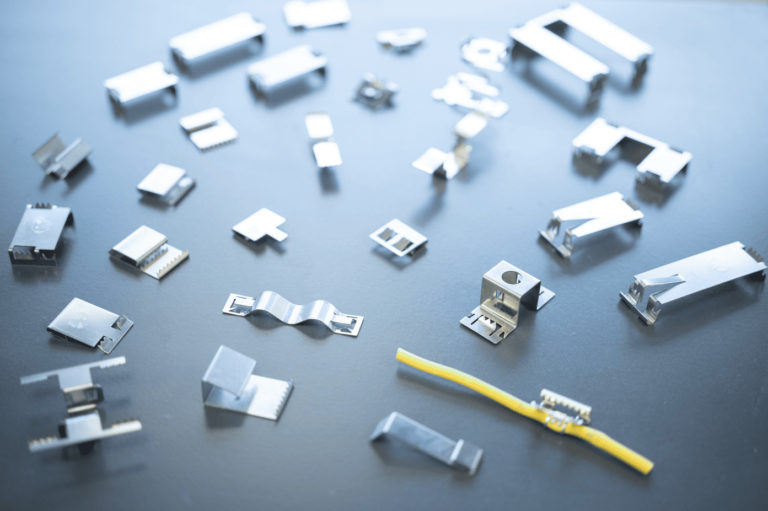

La TerraGrif™ est une lame métallique composée de denture-ressorts, positionnée entre le module et la structure de montage, assurant l’équipotentialité d’une installation photovoltaïque.
La Terragrif™ est étudiée et réalisée en fonction de la structure de montage mise en œuvre et selon les différents panneaux photovoltaïques utilisés.
Toutes les TerraGrif™ sont testées par le LCIE VERITAS sur la base d’un protocole établi selon les normes en vigueur : CEI 61730-2 + A1, IEC 60439-1 – § 8.2.4.1 et NF EN 60068-2-11. Les cadres de panneaux photovoltaïques sont anodisés et ont une résistance de l’ordre de 20 MOhm. Ils se caractérisent par un retour de cadres variables en fonction des fabricants.
La mise à la terre traditionnelle se compose de solutions jugées contraignantes par les professionnels, dont les modalités sont les suivantes :
“AVEC” Terragrif™
La Terragrif™ est étudiée et réalisée en fonction de la structure de montage mise en œuvre et selon les différents panneaux photovoltaïques utilisés.
La Terragrif™ est en contact avec le cadre, soit par pression, soit par emboitement. Lors de la mise en œuvre, cet emboitement est facilité par la forme et la géométrie des griffes et se décline en plusieurs fonctions.
Testé et approuvé par LCIE BUREAU VERITAS (rapport de tests disponible)
En savoir +Le protocole de certification LCIE VERITAS soumet la Terragrif™ à 3 contraintes :
Les résultats sont considérés comme satisfaisants, uniquement si la valeur de la résistance de ces 3 tests est inférieure à 50 mOhm.
Lors des différents tests, l’ensemble des Terragrif™ obtient une valeur comprise entre 5 et 10 mOhm. Les normes sont donc largement respectées et même excellées.
Le rapport de ces tests LCIE est disponible sur simple demande. N’hésitez pas à nous contacter.
La Terragrif™ vous garantit l’absence de boucle induite et vous assure un niveau de sécurité optimal.
Gagnez 80% de temps sur vos installations de mises à la terre !
En savoir +
Montage ou démontage pour maintenance et/ou contrôle du panneau
En savoir +Lors de la pose des panneaux photovoltaïques, la Terragrif™ se positionne entre le module et le système de montage. Sur certaines installations et selon les caractéristiques techniques, certaines griffes sont conçues pour une mise en place postérieure à la pose des modules.
Réduire la matière mise en œuvre pour la mise à terre PV
TerraGrif™ équipe 90% des systèmes de montage existants !
En savoir +Compatibilité et fabrication
MOBASOLAR a développé des Terragrif™ spécifiques et compatibles pour plus de 90 % des systèmes de montage.
Entre autres, les Terragrif™ sont compatibles sur les systèmes de montage suivants :
Cette liste est évolutive et n’est donc pas exhaustive.
Toute la production des Terragrif™ est effectuée en France : de l’étude à la fabrication des pièces (petites et grandes quantités).
Aucune pression sur verre
Garantir un niveau de sécurité optimal aux installations
Réduction de 500 tonnes de cuivre
total en fin de vie
